變廢為寶設計展示 系列8 | 紅牛罐餐桌、快遞廢棄盒檢測、分揀裝置、自制地書筆、寵物坐墊、簡易捕蠅器

、

為貫徹《關于舉辦第十一屆山東省大學生科技節的通知》（魯科協發〔2019〕8號）的文件精神，在青少年學生中，大力弘揚循環利用資源、垃圾變廢為寶的環保精神，營造愛環境、學科學、用科學的良好氛圍，構建共治共享新格局，山東省循環經濟協會和山東建筑大學聯合舉辦的2019年山東省大學生科技節廢舊物品利用創意設計大賽作品征集正在進行中，截止到目前，已經有不少優秀作品投稿，現推出系列作品進行網絡展示。

學生作品

01

成品

對比視頻

作品名稱：紅牛罐餐桌

團隊：

指導老師：魏進   成員：徐廣旭、任康康、岳曉芹

院校：山東畜牧獸醫職業學院

作品釋義:

該作品主要利用廢棄的紅牛罐制作而成。生活中喝完的紅牛罐隨處可見，大多數人都將其隨意丟掉或是簡單賣給回收中心。其實這些紅牛罐也可被我們加工成精美的工藝品。本作品利用剪刀、鑷子制作了一套餐桌（一個桌子、四把椅子）?？紤]到餐桌的觀賞性，餐桌和餐椅都設有拉花，從遠處看去餐桌非常精美、逼真。本作品選材簡單，制作精湛，觀賞性強，具有很好的藝術價值。

02

作品名稱：一種快遞廢棄盒檢測、分揀裝置

作者：谷高利

院校：青島理工大學

作品釋義：

創作思路：快遞行業的快速興起，將購物變得快捷、方便。與此同時，快遞行業快速興起也帶來的一定的環境問題，快遞包裝盒的隨意丟棄，為垃圾分類回收帶來了一定的難度，造成嚴重的資源浪費和環境污染。

本裝置將快遞廢棄盒進行回收處理，通過檢測裝置和分揀裝置將快遞廢棄盒依據形狀及完整度進行分類輸出，完整度高的快遞廢棄盒可直接用作快遞包裝盒再次利用，完整度低的快遞廢棄盒進行在加工處理，制成紙箱等產品。

應用價值：

1.快遞盒廢棄數量極其龐大且每年持續增長，市場前景廣闊，通過本裝置的應用，可將快遞廢棄盒進行回收再次利用，減輕垃圾分類工作負擔。

2.解決傳統廢品回收站依靠大量物力、人力、財力的問題。

3.通過本裝置的應用，回收效率高，操作便捷，且將快遞廢棄盒依據完整度進行分揀，實現可回收資源的最大化利用。

因此，本裝置具有良好的應用價值。

科學性：

1.產品依托于互聯網+?；ヂ摼W+技術發展日益成熟，在多個領域體系已十分完善，因此裝置具有科學可行了技術支撐。

2.裝置屬于自動分揀領域。目前我國的自動分揀技術已十分完善，傳送模塊、控制模塊、分揀模塊、輸出模塊均有相應的技術指導。

創新點：

1.裝置解決了傳統廢品回收站依靠大量物力、人力、財力的現狀，通過自動檢測、分揀，實現快遞廢棄盒的回收和分類，方便快捷。

2.裝置可將快遞廢棄盒依據完整度進行分揀分類輸出，完整度高的快遞廢棄盒可直接用作快遞包裝盒再次利用；完整度低的快遞廢棄盒進行在加工處理，生產為紙箱、紙盒等產品。實現可回收資源的最大化利用。

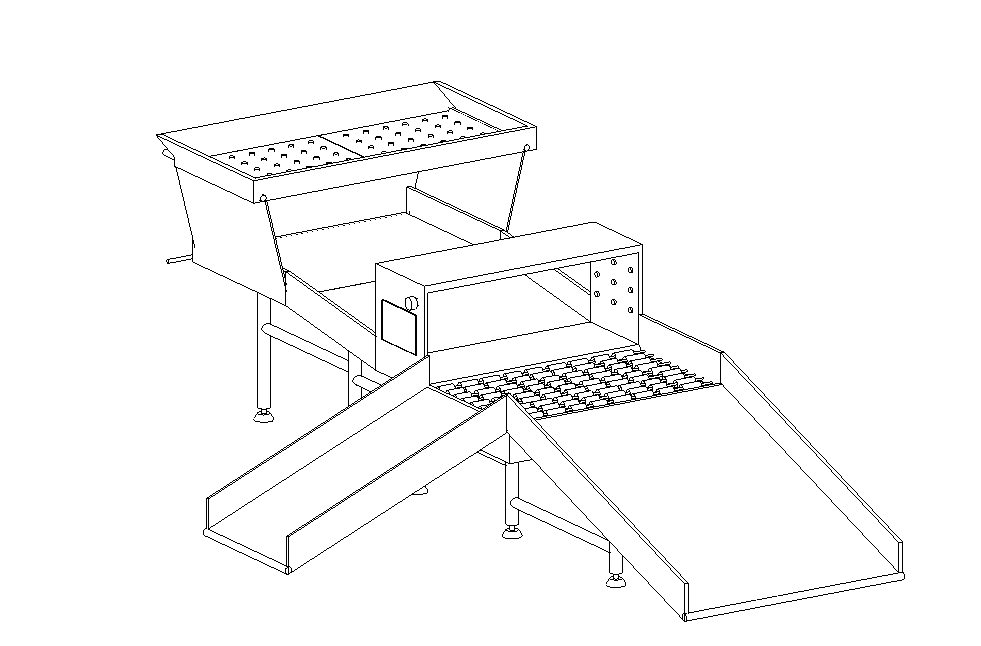

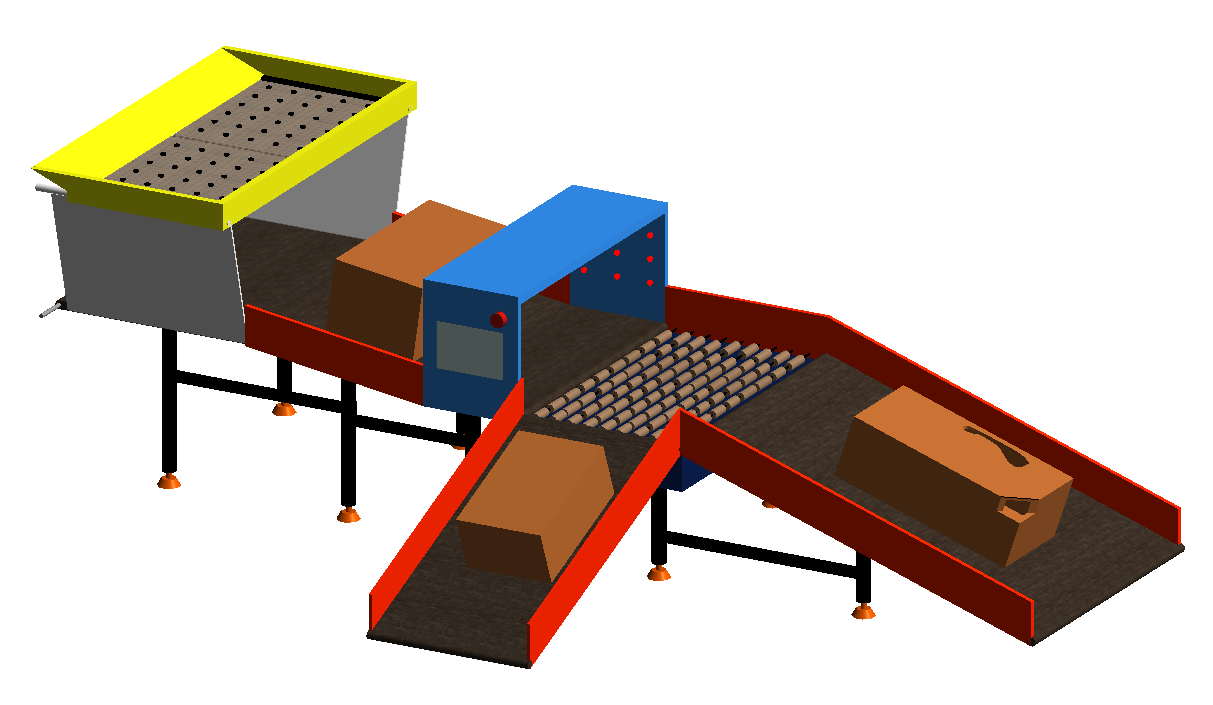

如圖所示，一種快遞廢棄盒檢測、分揀裝置，包括：傳送帶轉軸1、檢測面板轉軸2、投納通道3、稱重傳感器4、檢測面板5、檢測面板擋板6、傳送帶7、光電傳感器8、分揀道口輥筒9、第一出料通道10、第一出料通道擋板11、第二出料通道12、第二出料通道擋板13、液晶顯示屏14、傳送帶擋板15、裝置控制按鈕16、分揀面板17。

快遞廢棄盒通過投納通道3投入到檢測裝置上，稱重傳感器4受到壓力發生形變，從而輸出模擬信號，完成快遞廢棄盒的質量稱量。信號經過A/D轉換為數字信號輸出到中央處理器進行控制，中央處理器將信號進行處理，將信號反饋至檢測面板5的控制模塊，檢測面板5通過兩側檢測面板轉軸2的作用向下打開，快遞廢棄盒進入下方傳送帶7。檢測面板周圍邊側上安裝有檢測面板擋板6，防止快遞廢棄盒在檢測過程中脫落。傳送帶7一端連接傳送帶轉軸1，轉軸1與電動機相連。傳送帶7兩側安有傳送帶擋板15，防止快遞廢棄盒在傳送過程中脫落。

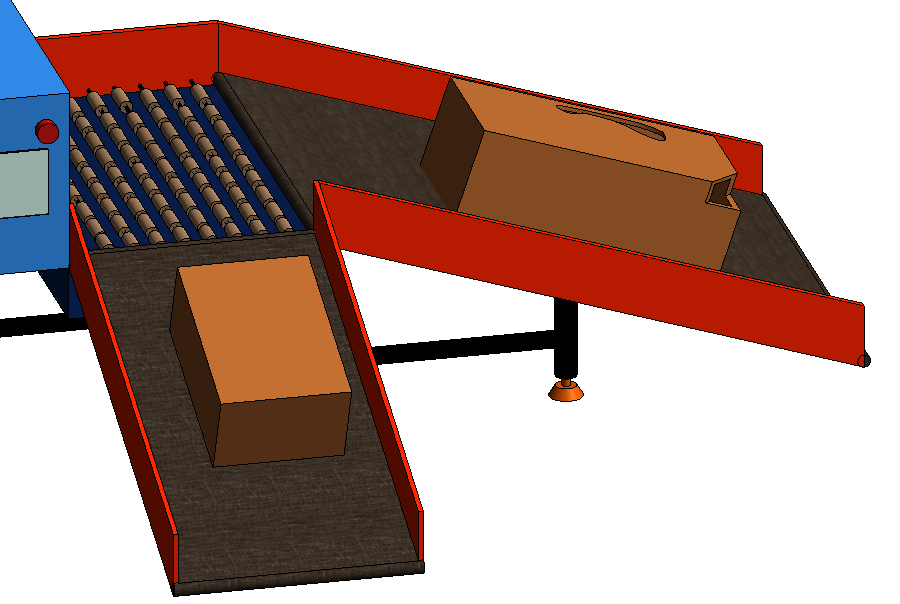

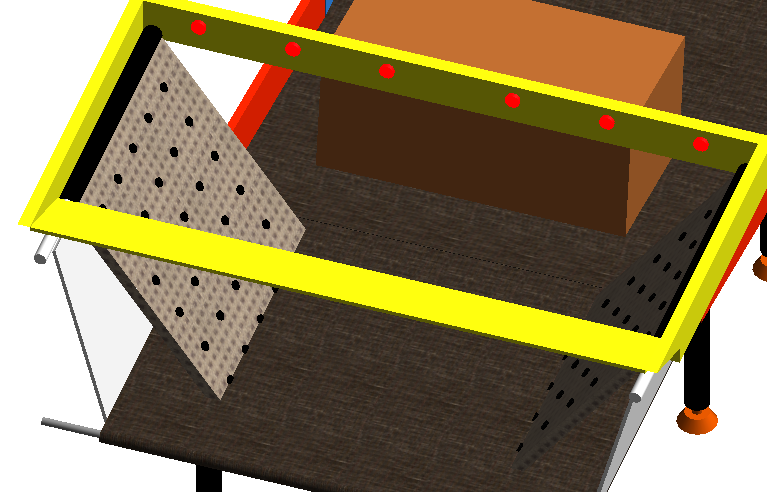

檢測裝置檢測完畢的快遞廢棄盒，由傳送帶7傳送至分揀面板17。分揀面板17中光電傳感器8對快遞廢棄盒的形狀進行掃描處理，從而檢測出快遞廢棄盒的完整度。光電傳感器8將輸出的信號發送給中央處理器，中央處理器控制分揀道口輥筒9工作，分揀道口輥筒9依據快遞廢棄盒的完整度，將快遞廢棄盒進行分類輸出。分揀工作完成后，中央處理器將分揀的信息顯示在液晶顯示屏14上，并對分揀的數量進行分類統計。

通過分揀道口輥筒9分揀完成的快遞廢棄盒，完整度高的快遞廢棄盒通過第一出料通道10輸出，其完整度較高，可直接進行快遞包裝再次利用；完整度低的快遞廢棄盒通過第二出料通道12輸出，其完整度較低，需要進行處理加工為紙箱等產品。

第一出料通道10兩側安有第一出料通道擋板11進行防護，防止完整度高的快遞廢棄盒掉落；第二出料通道12兩側安有第二出料通道擋板13進行防護，防止完整度低的快遞廢棄盒掉落。

分揀面板17一側安有一枚裝置控制按鈕16，可進行裝置的整體運行工作的開啟或關閉。

03

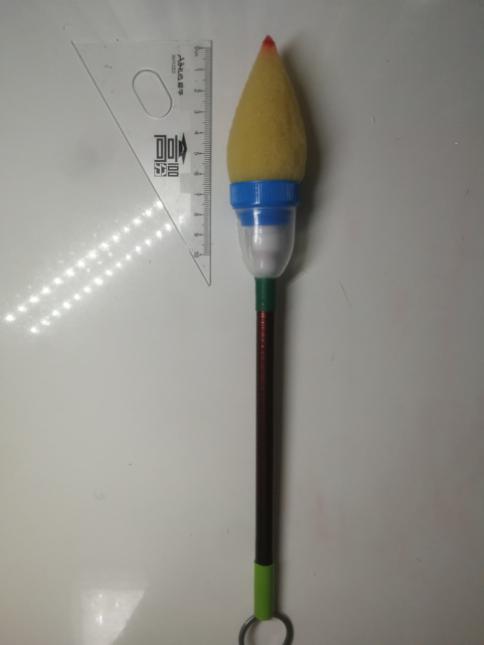

作品名稱：自制地書筆

作者：劉靜一

院校：山東省菏澤學院

作品釋義:

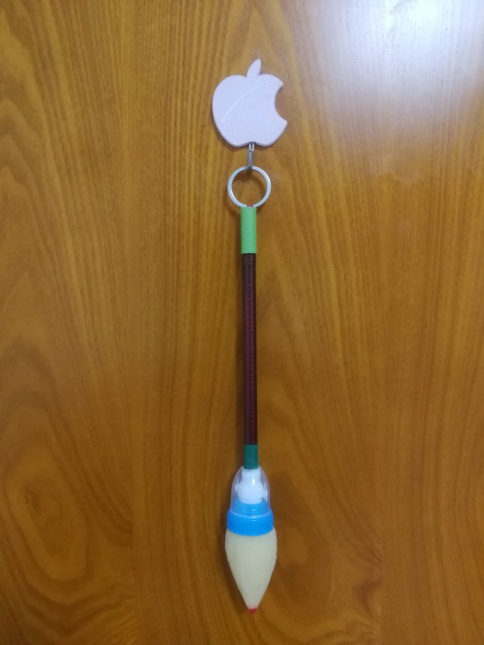

“地書”作為書法愛好者在公園里的娛樂，切磋項目，以磚或大理石地面為紙，清水為墨，是傳承中國書法的一種形式。而寫地書所用的筆因為要求不高可以自制。用舊毛筆，畫筆的桿或者細長堅硬的塑料做桿，舊海綿剪成類似圓錐的形狀，加上膠水，用飲料瓶蓋來連接海綿與筆桿，一支30CM×4CM×3.5CM（以筆桿為長，海綿最寬為寬，海綿最高為高）的地書筆就做好了，因使用材料都是廢物利用，其成本可以忽略不記，海綿頭用壞了可以摘除替換，筆桿重復使用。考慮到收納地書筆的空間和晾曬，筆的后端加上了一個鑰匙扣，可在墻上粘貼掛鉤，懸掛晾曬筆。

04

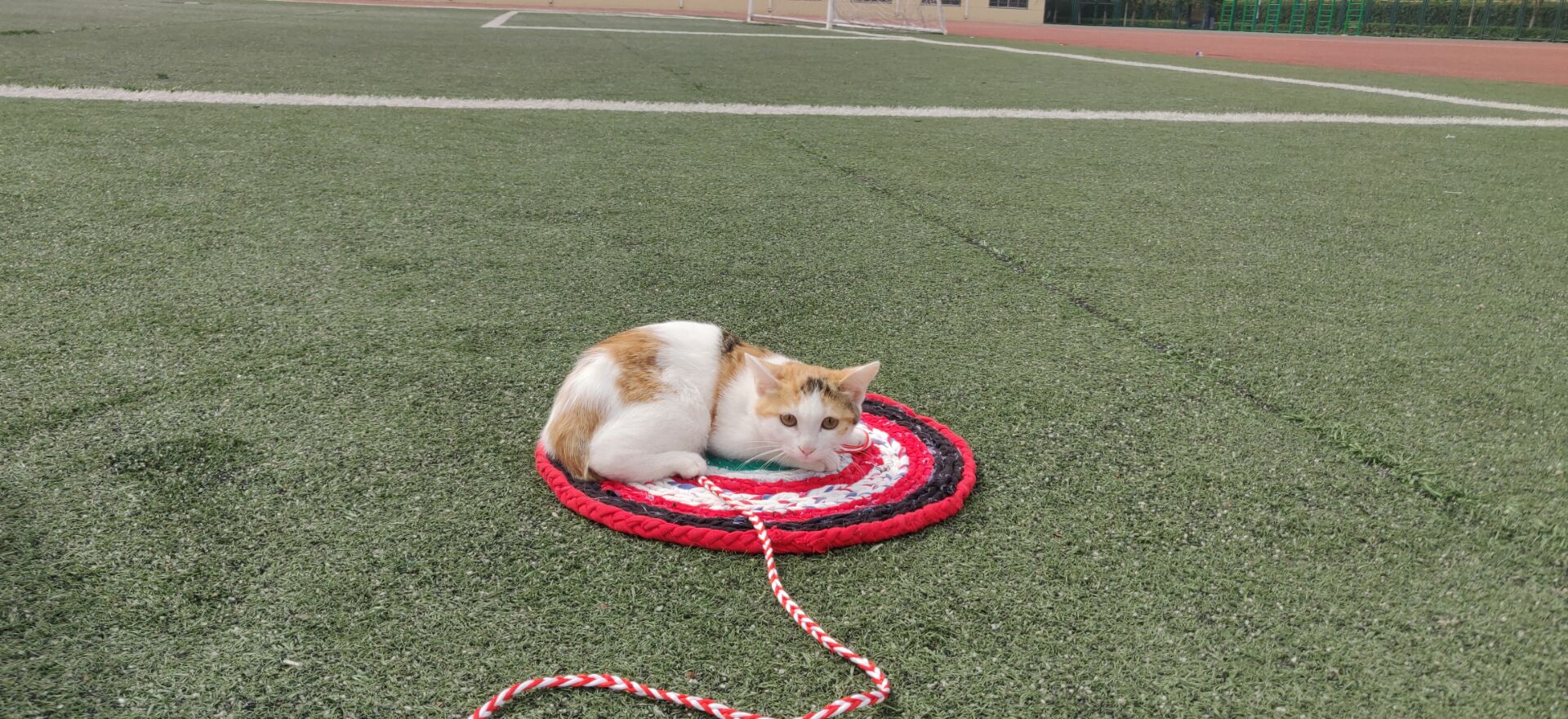

作品名稱：寵物坐墊

團隊：

指導老師：魏進   成員：周興、張毅

院校：山東畜牧獸醫職業學院

作品釋義:

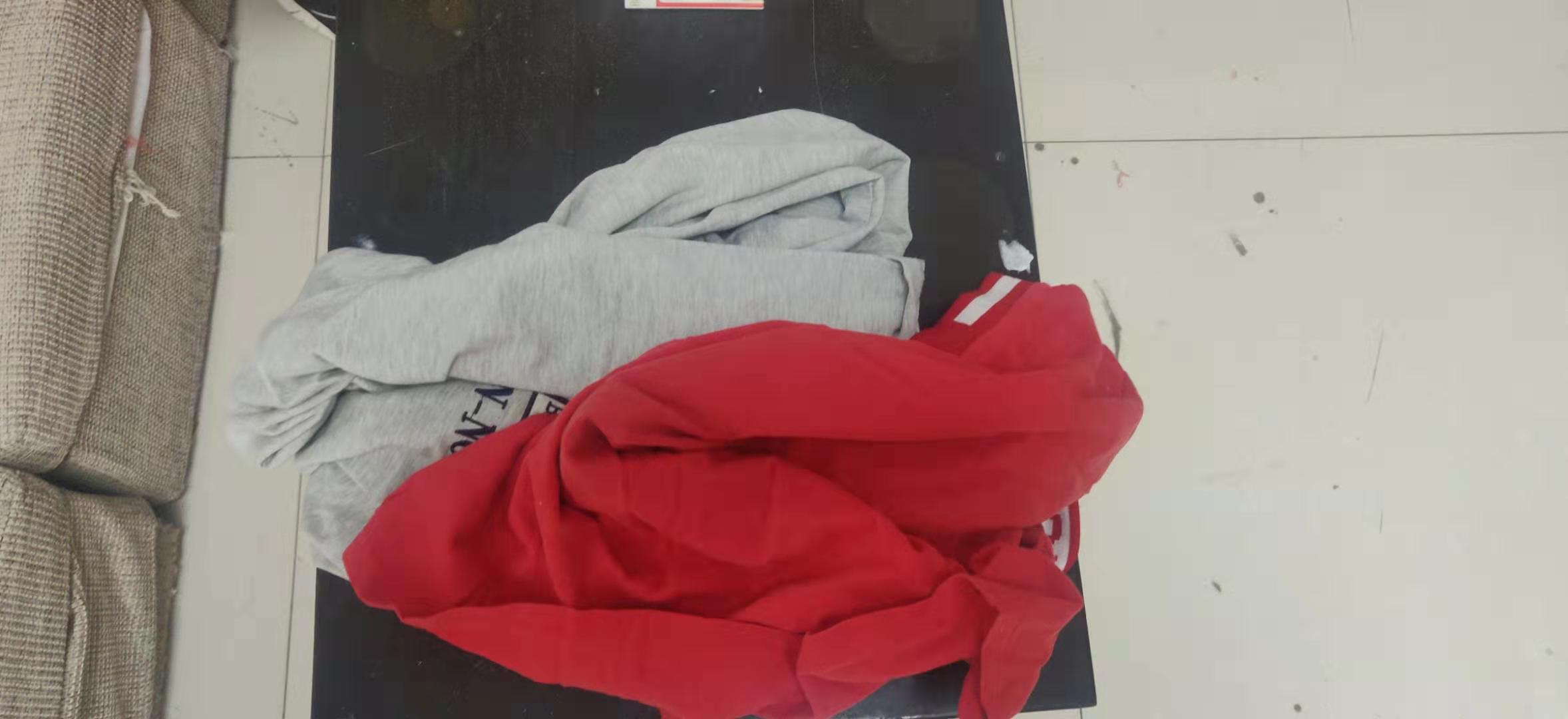

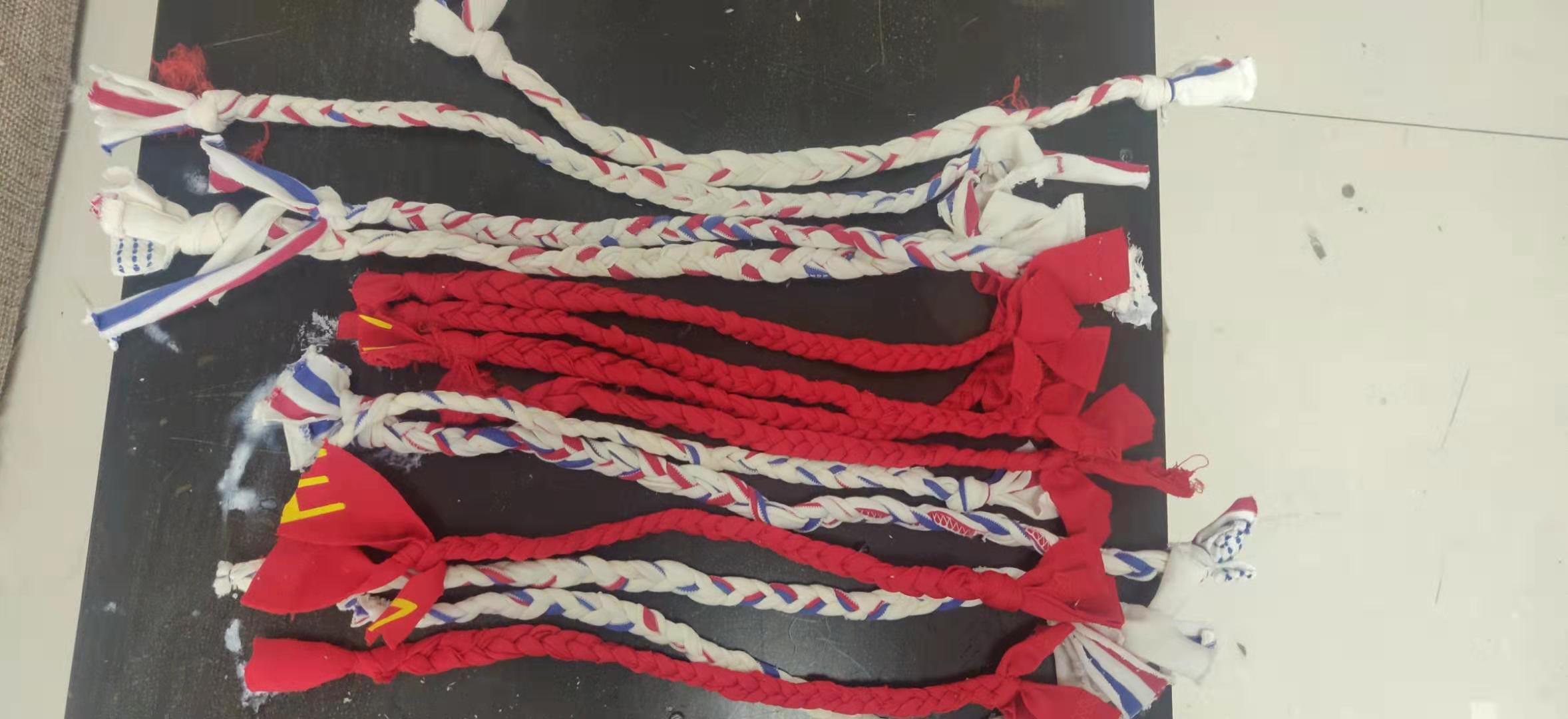

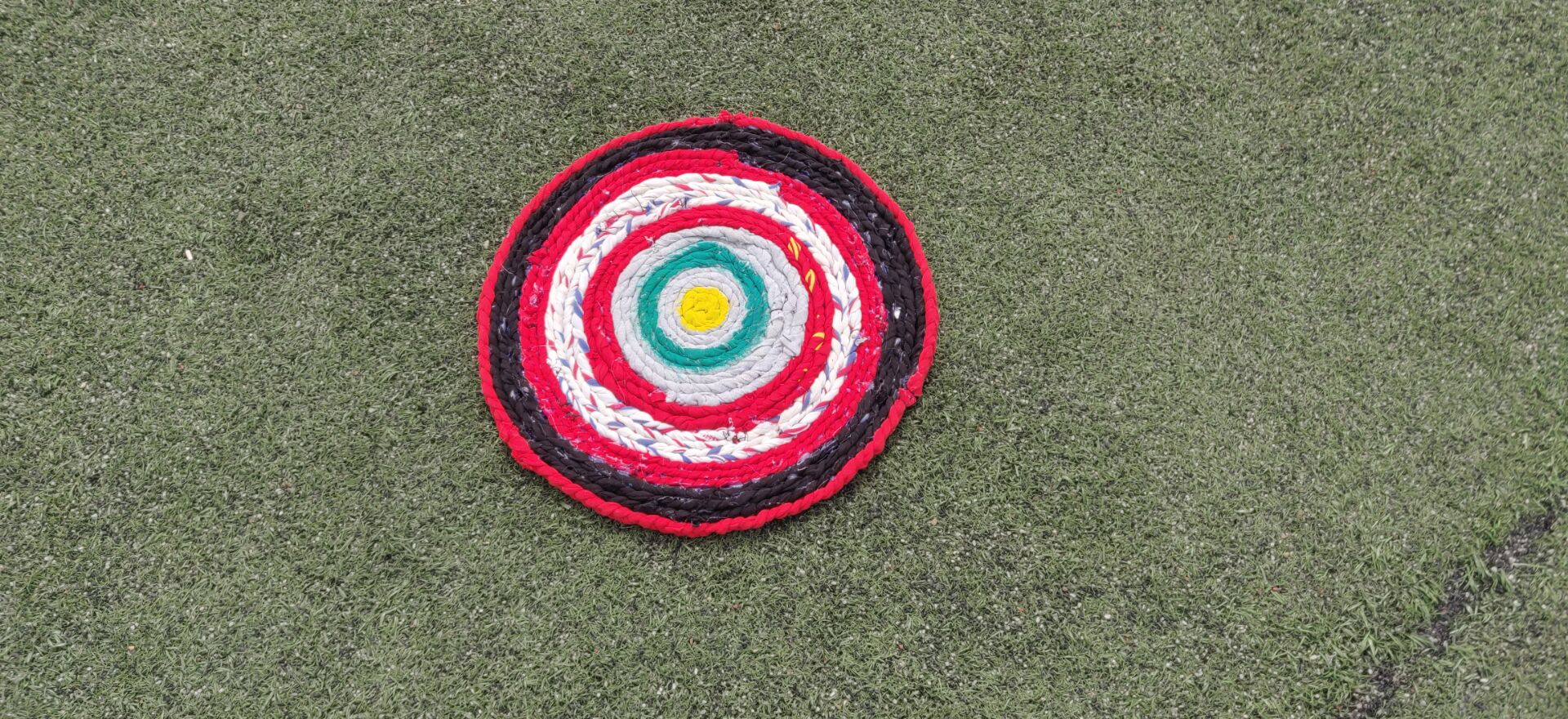

該作品主要利用廢棄的衣服制作而成。隨著人民生活水平的提高及個性化的需求，每個人每年都會購置不同款式的衣服。長此以往每個人都積攢了些穿不了的衣服。有些人會將這些衣服捐給偏遠山區。但有些人會直接將這些衣服扔掉。這種行為嚴重地造成了資源的浪費。而本次制作我們將衣服撕成布條，通過簡單的編織，制成寵物坐墊。

寵物作為當今家庭中的一員，因為它們的乖巧可愛，越來越受到人們的喜愛。但同時因為寵物的生活衛生問題而引發的疾病也越來越受到人們的重視。寵物坐墊改變了布料的用途，使布料得以繼續使用。這種方法不僅不會污染環境，節能減排，而且還能將使用不上的廢舊衣物變廢為寶，為寵物提供一個干凈整潔的生活環境，給人們帶來更多的歡樂。

05

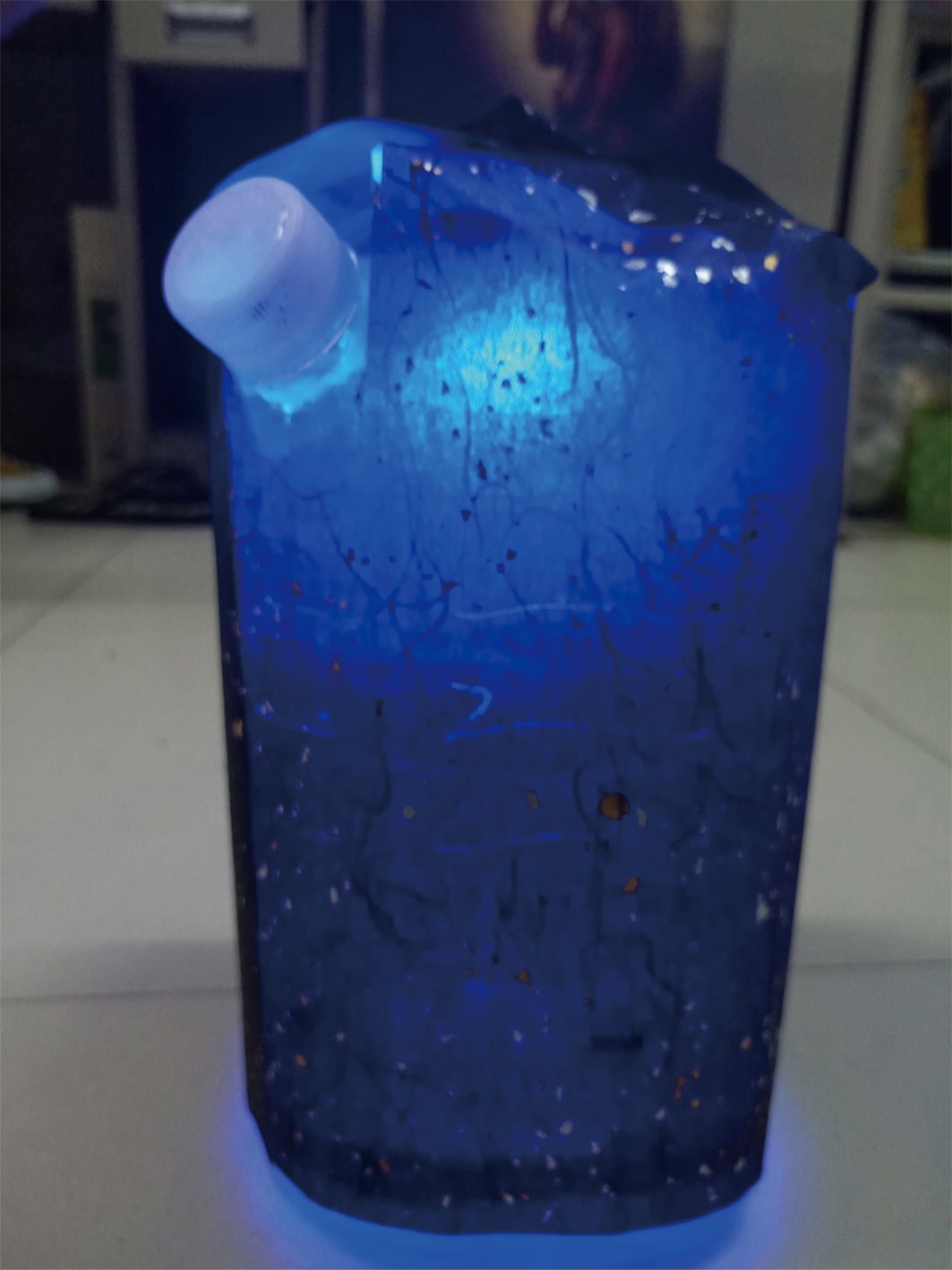

作品名稱：簡易捕蠅器

作者：許昌

院校：山東科技大學

作品釋義：

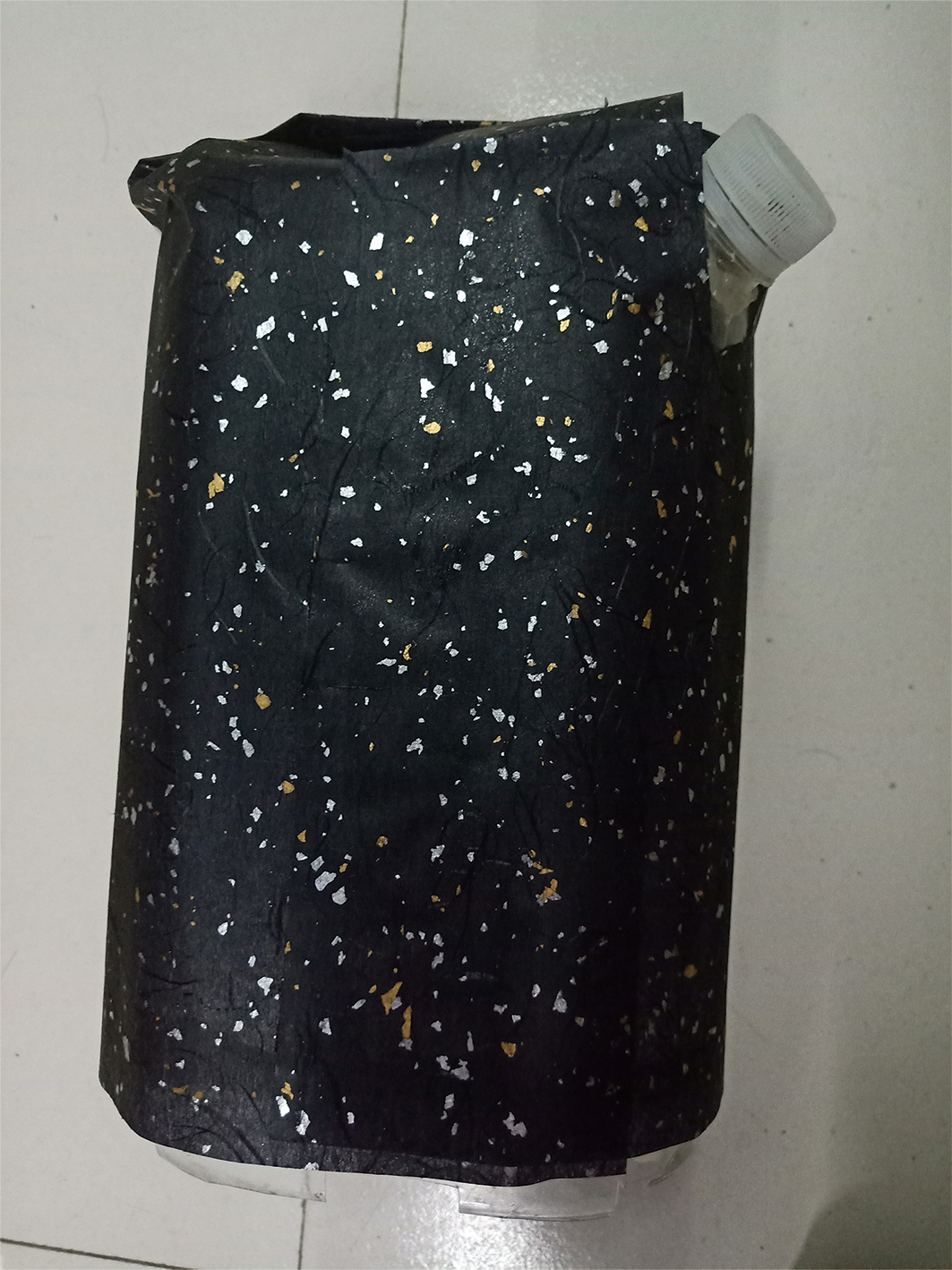

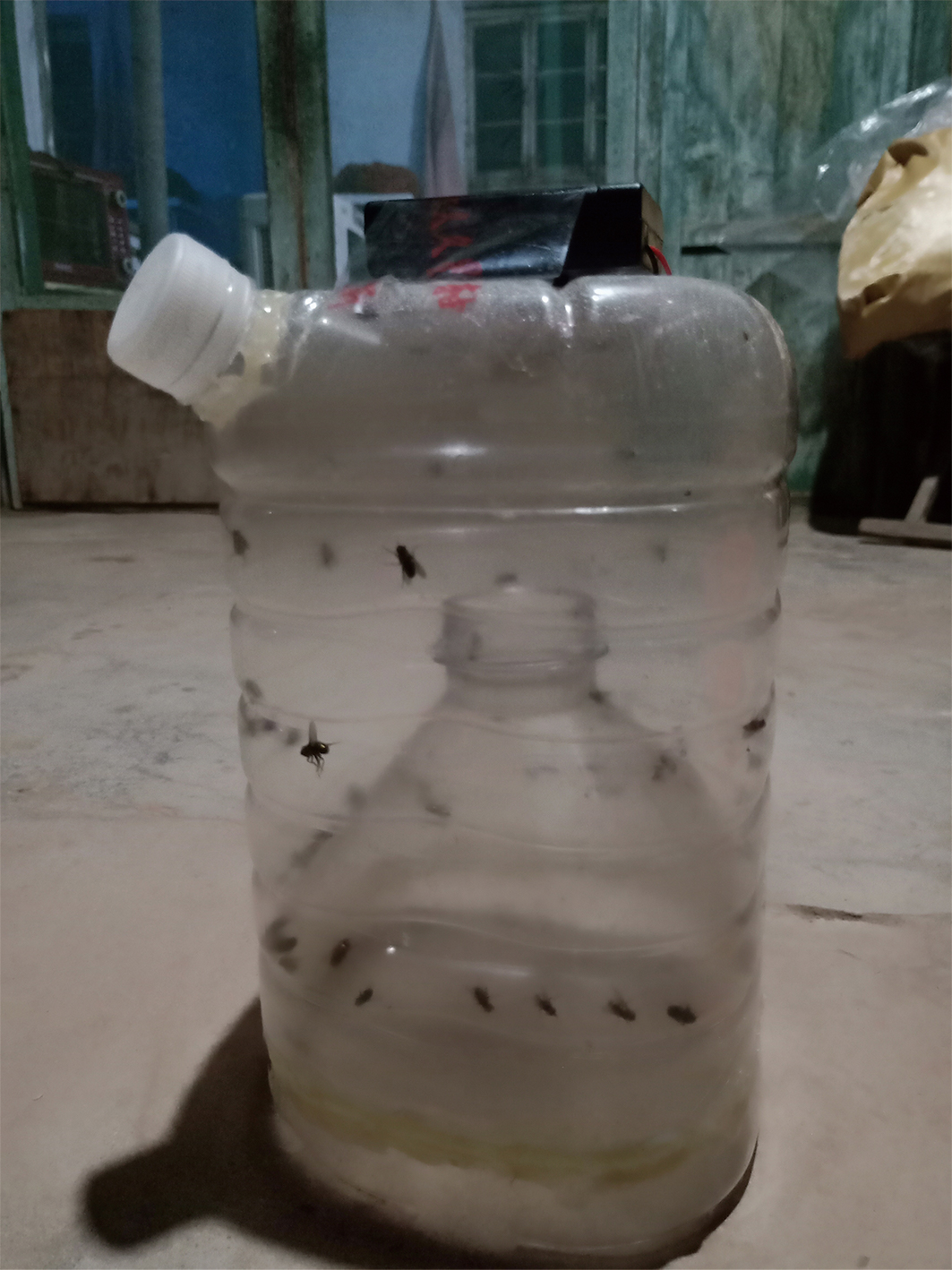

創作思路：暑假在鄉下老家發現總是有成群結隊的蒼蠅，不僅影響環境，也影響人體健康，為了有效的捕捉蒼蠅，靈感由此而生。

應用價值：經過實際調研，該捕蠅器不僅可以應用于普通家庭，還可以應用于農村小型養殖場，高效環保。

科學性：誘餌采用魚的內臟，效果比其他的誘餌要高效。利用蒼蠅向上爬行的趨光性和沿三十度飛行的習性設計小型入口，逃脫率為1%左右。

創新點：自己研發的簡易捕蠅器經過三代改革，由開始的捕蠅效果一般到最后的捕蠅效果高效，歷時28天，戶外觀察十天，把一個普通的塑料瓶奇妙設計，利用入口小原理和“蒼蠅進食是先落地在爬行接近食物”這一觀察成果，設計達到最佳捕蠅效果。
